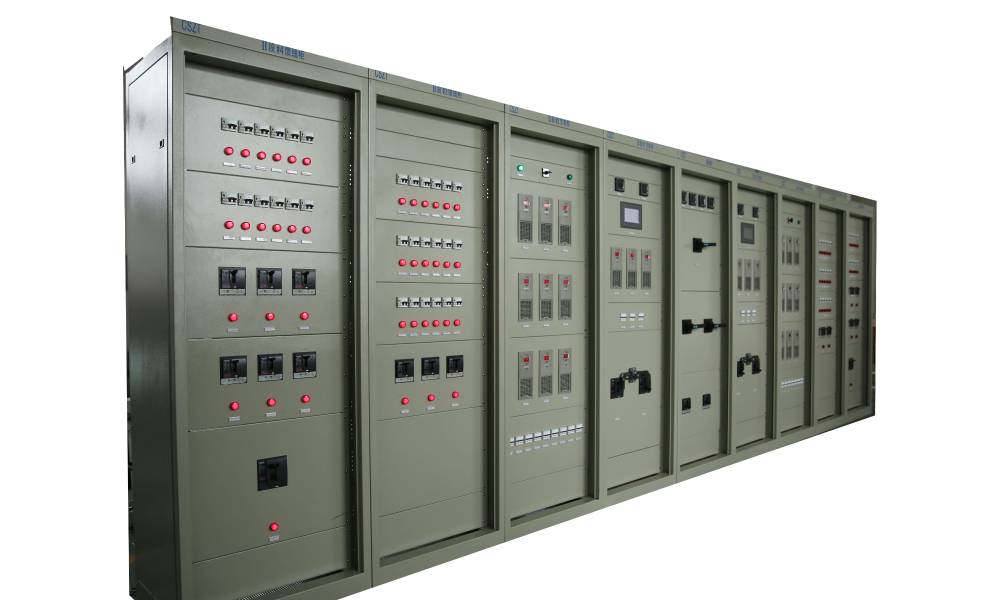

PZSD系列智能高频开关直流电源

简介

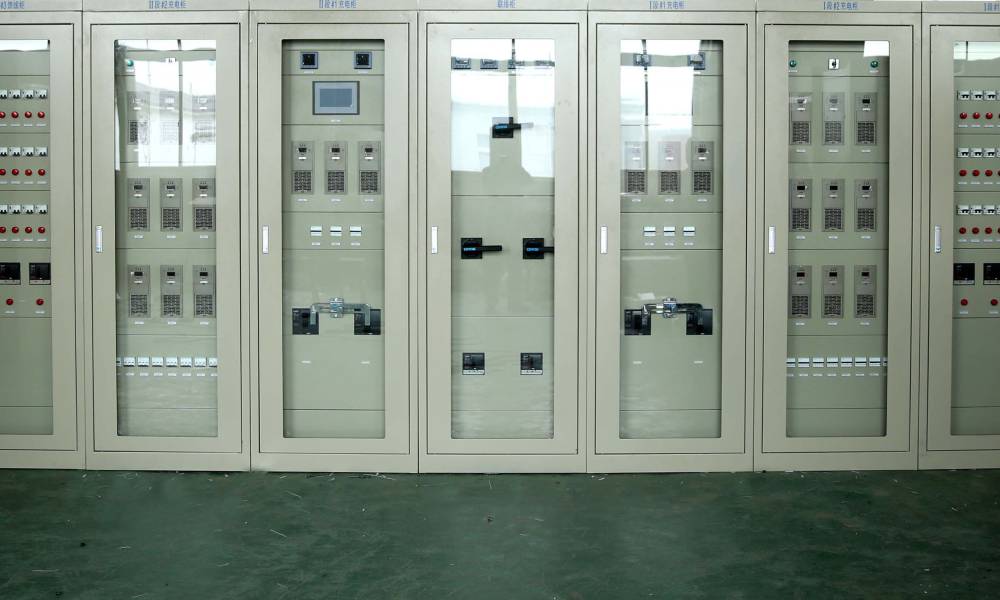

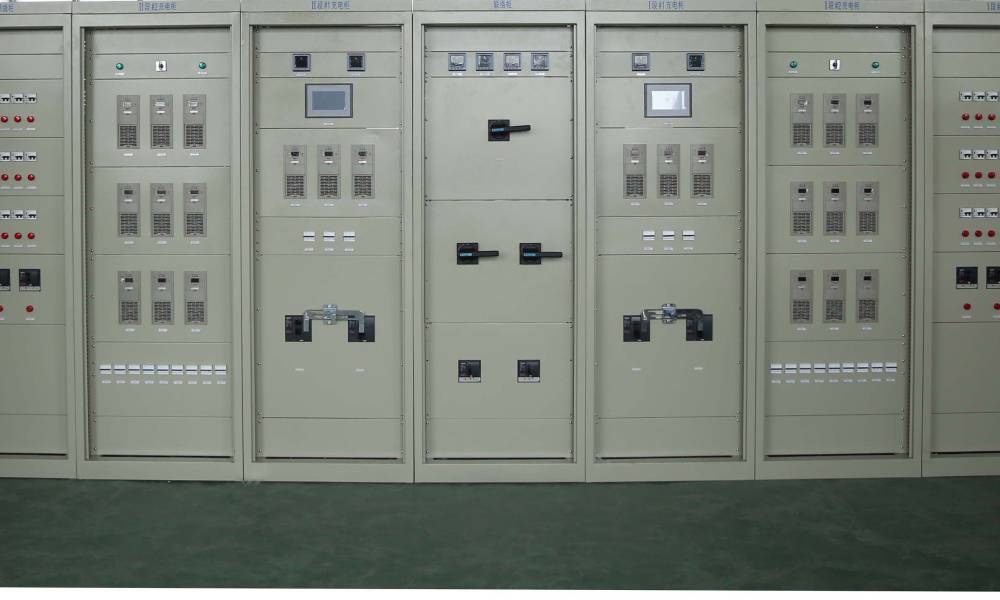

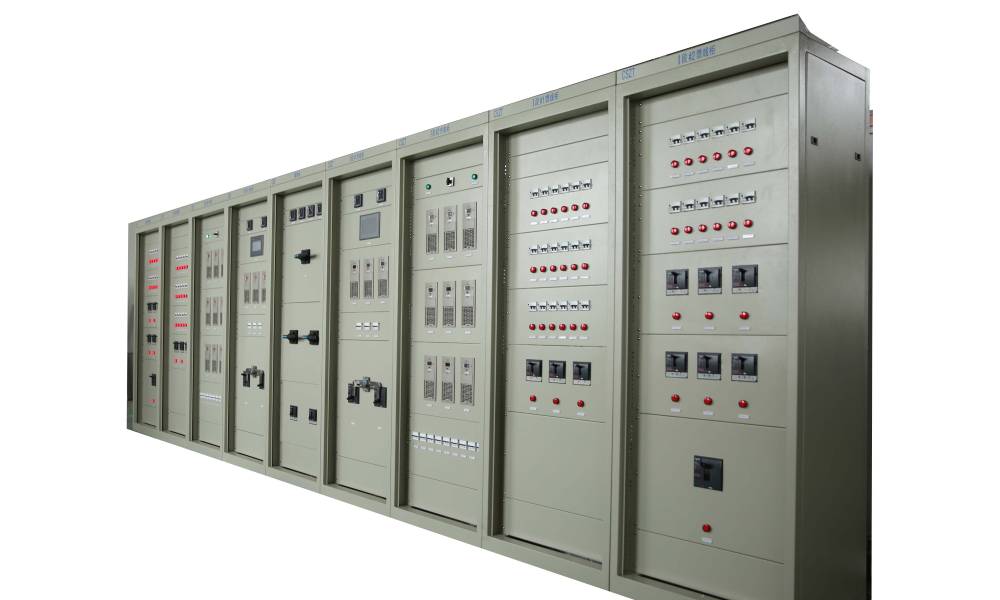

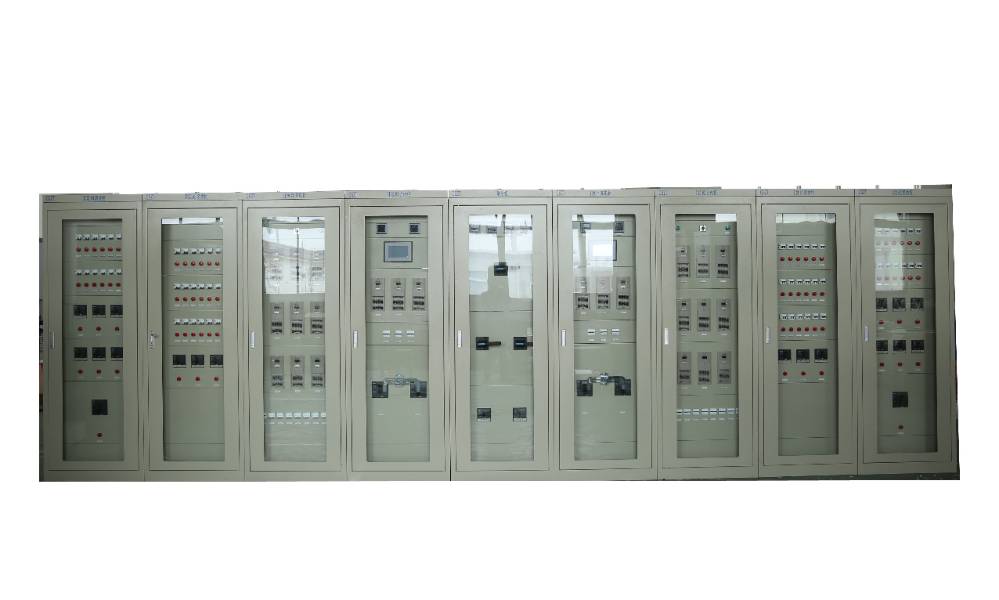

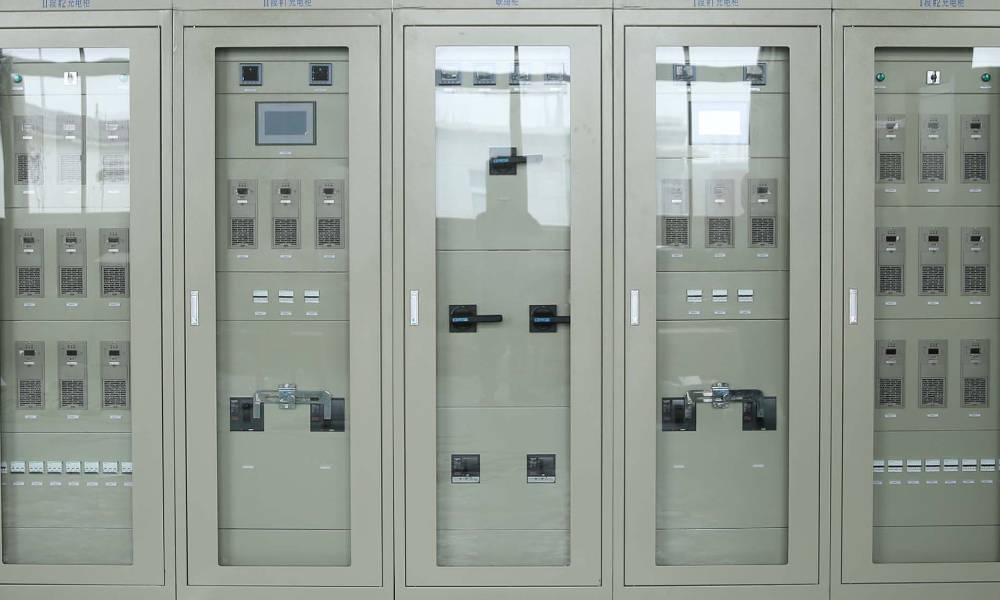

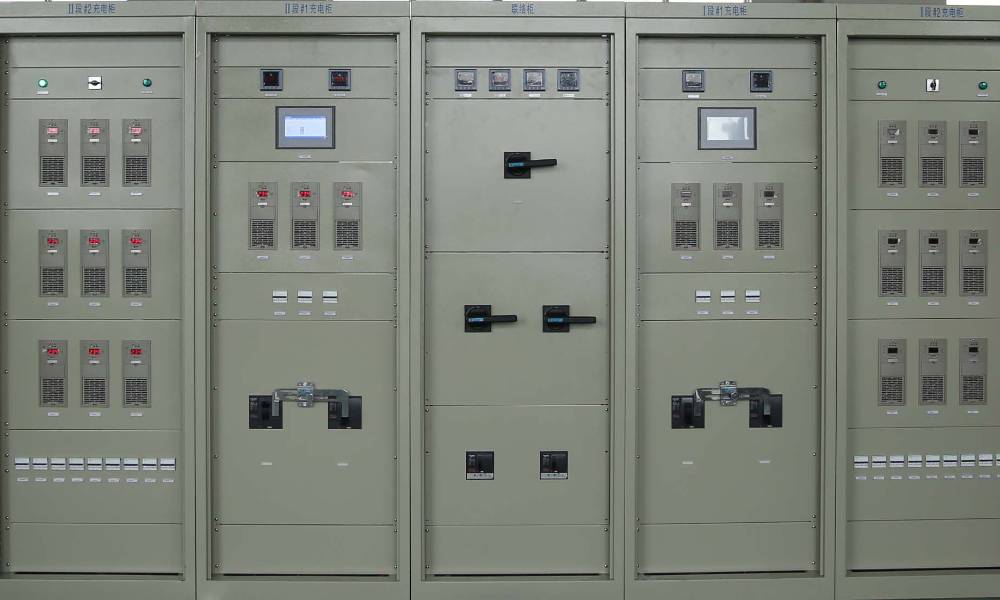

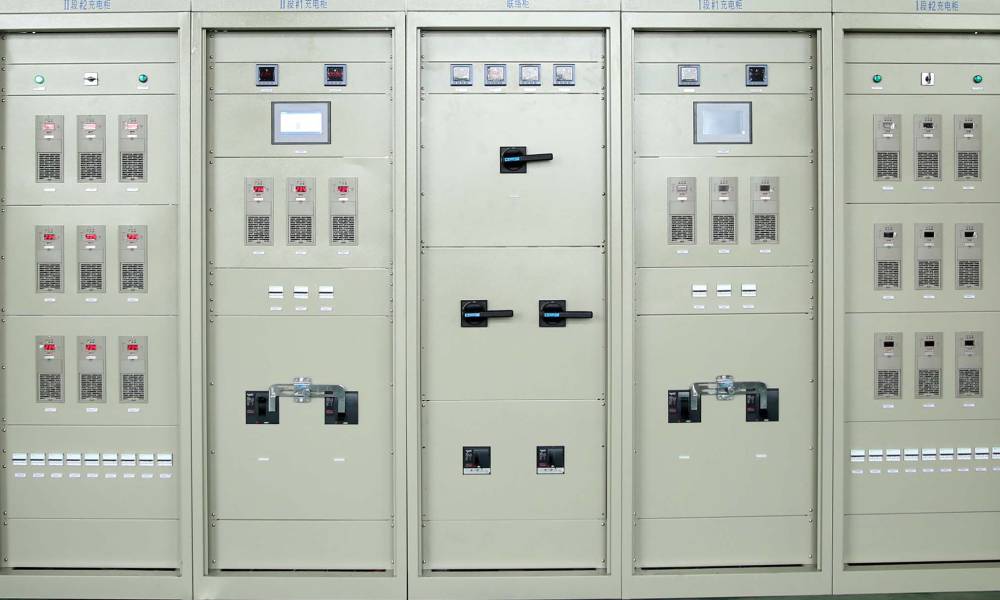

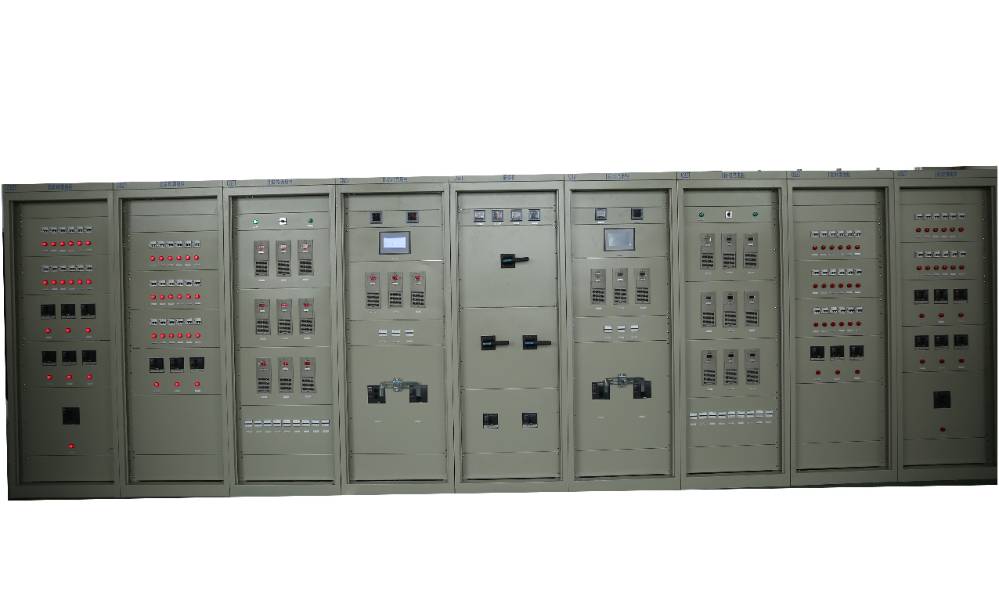

PZSD直流电源是我公司为电厂、水电站及500KV、220KV、110KV、35KV、10KV等各类变电站提供直汉的重要电源设备之一，包括供给断路器分合闸、二次回路仪器仪表、继电保护、控制、应急直流照明以及相关低压设备，其性能和质量直接关系到电网的稳定运行和设备安全。该系列产品实现了用高频开关直流电源代替相控整流器的稳压电源；用阀控式免维护铅酸蓄电池代替了防酸蓄电池；用计算机集中监控电源系统代替了人工控制技术。满足了电站综合自动化的要求，实现了无人值守，符合现代电源技术的发展。该系列产品具有方案齐全、配置灵活、结构新颖、防护等级高、可靠性好等特点。各项指标和综合性能达到了国内外的综合水平，全面满足了电力工程直流电源的要求。根据容量和安装方式的要求，柜体形式主要有标准柜体、壁力柜（靠墙安装）和壁挂柜三种柜体。

系统特点：

采用国际最新器件制造，技术先进，性能卓越，可靠性高。
电源控制技术与计算机相结合，实现了实时监控整流模块、交流配电单元、直流调压、直流馈线单元和蓄电池单元的各种参数及工作状态。能实现对电源系统的“四遥”以及无人值守。
采用开关电源特有的模块化设计，N+1热备份。
由整流模块单独向动力母线直接供电，并向蓄电池充电，控制母线通过降压装置由整流模块供电。
采用硬件低差自主均流技术，模块之间输出电流的最大不平衡度小于±5%。
采用三级防雷和高度的电绝缘措施，安全性好，绝缘监测装置实时监测各支路对地绝缘情况，确保系统和人身安全。
监控单元采用大屏幕液晶汉字显示，系统界面易用、友好。
对蓄电池实行自动管理及保护，实时自动监测蓄电池的端电压、充放电电流、蓄电池容量，并控制蓄电池的均充和浮充，进行温度检测、补偿，设有过放电声光告警。
极宽的交流工作范围（±20%），完全适用于电力供应不稳定地区。
良好的电磁兼容性（“A”极）。

功能及技术指标

交流输入	电压	三相五线制
	额定工作电压	380Vac±20%
	最大输入电流	≤35A
	频率	45-55Hz
直流输出	额定电压	220Vdc/110Vdc
	浮充电压范围	198-280V/100-145VDC
	均充电压范围	240-310V/110-155VDC
	稳流精度	≤±0.5%
	均流不平衡度	≤±0.5% 额定电流值
稳压精度	（1）负载调整率	≤±0.5%
稳压精度	（2）电网调整率	≤±0.1%
告警内容	交流输入过压告警值	437±5V（或253±5V）
	交流输入过压保护值	456±5V（或264±5V）
	交流输入欠压告警值	323±5V（或187±5V）
	交流输入欠压保护值	304±5V（或176±5V）
	输入欠压恢复	310-330V（或180-191V）
	直流输出过压保护值	可设置(240-317)V/(120-158.5)V
	直流输出欠压告警值	可设置(195-220)V/(92-110)V
	整流模块过热保护点	85℃
安全指标	（1）绝缘电阻在正常大气压条件下，相对湿度为90%，设备各带电回路对地绝缘电阻，其中二次回路对地不低于10MΩ
	（2）绝缘强度交流输入回路对地，2000Vac、50Hz，漏电流≤30mA，一分钟无击穿，无飞弧现象直流输出回路对地，2000Vac、50Hz，漏电流≤30mA，一分钟无击穿，无飞弧现象交流输入对直流输出回路，2000Vac、50Hz，漏电流≤30mA，一分钟无击穿，无飞弧现象
	（3）传导干扰在10KHz-30MHz频段内，本装置设备电源线上的传导干扰电平不超过GB6833.9-87中的“A”级的极限值。
	（4）辐射干扰在10KHz-1000MHz频段内，本装置设备电源线上的电磁辐射干扰电平不超过GB6833.10-87中“A”级的极限值。
	（5）音响噪声小于50dB（距离1米）
环境要求	温度	工作温度-10～+45℃
	湿度	＜90%，无冷凝
	大气压力	70-106KPa
外形尺寸	外形尺寸	(高×宽×深)2260mm×800mm×600mm
蓄电池管理	可以测试出蓄电池组实际容量（需要进行初充过程），具有蓄电池组温度补偿、蓄电池组馈线压降补偿、自动周期性均充、根据蓄电池的放电量决定均充方式、人工控制强制均充等功能。
通信功能	系统集中监控单元，交直流配电监控单元与开关整流器间用RS-485；本地监控：PC机和CSU间用RS-232。
监控功能	控制功能	整流器开关机，均浮充转换，限流点设置
	检测功能	蓄电池组电压，充放电电流，系统输出总电流、总电压，负载分路电流
	告警功能	对各种保护状态进行检测，并给出声光报警。
