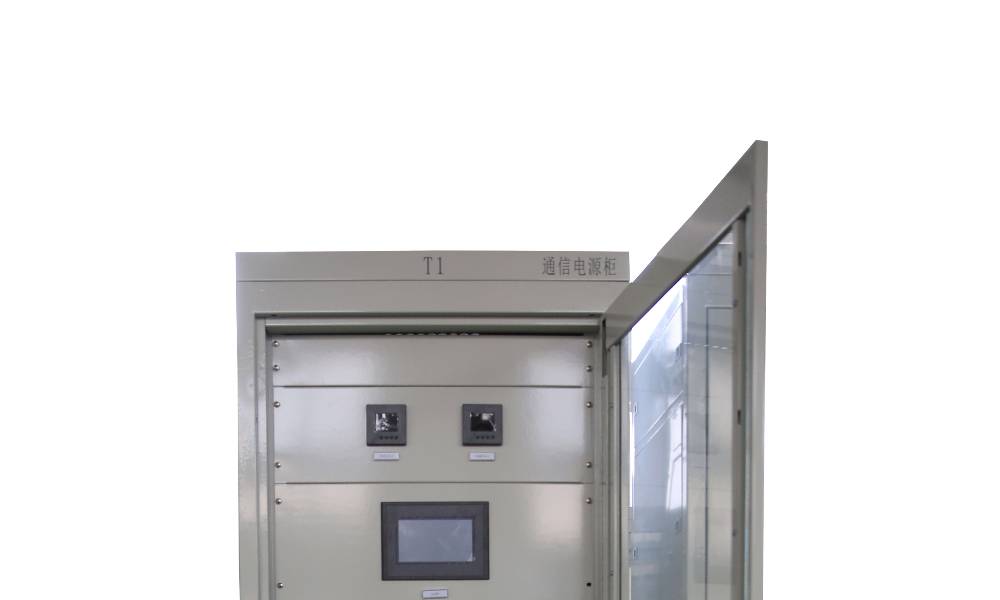

TXSD系列电力通信电源系统
简介
TXSD系列电力通信电源系统是针对通信系统高可靠性和高性能要求设计的,该系列产品广泛用于通信基站、程控交换系统、电力调度、专网、接入网、移动通信交换局、数字环路系统、光纤传输系统、无线基站、光纤、微波通信等场合。该系统充馈电功能在一个机柜内实现,整个系统有N+1个整流模块、监控单元、交流配电、直流配电、电池接入等部分组成。多种出线方式,灵活选择。
系统特点:
采用了先进的功率变换技术,高效率、高可靠性、全智能化设计;具有完备的遥测、遥信、遥控功能,使得系统有很强的适应性。
1、智能化设计
整流模块可以对模块本身监控及管理并与系统监控模块之间通讯。
2、高功率密度
整流模块体积小、重量轻,功率密度高。
3、高功率因数
整流模块内设计了有源功率因数校正电路,功率因数高于0.99。
4、高可靠性
采用优质可靠元器件,设计了多重保护电路,平均无故障时间MTBF大于10年。
5、均流性能优越
系统均流采用两级设计,提高了系统可靠性。正常工作时监控单元对模块进行智能化均流控制,使并机输出电流不平衡度小于土5%。当监控单元故障时,模块之间可以独立进行无源均流,并能达到良好的均流效果。
6、高性能防雷
防雷系统采用国际上最新技术,符合国际和信息产业部标准,即使系统在雷电多发地区也能正常工作。
7、监控方便
电源系统采用了分级监控系统。模块级监控处理单元通过四芯通信线与监控单元通讯,监控单元处理的信息可通过RS232或RS485与监控后台通讯。完善的“三遥”功能,能方便的实现无人值守和动力环境监控。
8、热插拔技术,扩容方便
采用N+1方式并联工作,可以进行热插拔;扩容方便,根据用户需要增加相应整流模块即完成扩容
9、温度补偿功能,延长电池使用寿命
系统在监控模块的控制与管理下,根据蓄电池温度对蓄电池浮充电压进行补偿;可监测蓄电池的使用情况,提高了蓄电池的使用寿命。
10、电磁兼容性好
模块和系统的设计过程中充分考虑了电磁兼容性的要求,可以满足CISPR22-B类和VDE0871-A类电磁兼容标准。
功能及技术指标
交流输入 |
输入电压:交流150-275V单相三线制 频 率:45-65Hz 功率因数:大于0.99(额定负载),符合IEC555-2的要求 保 护:275V-285V关机 恢复:265-280V 140V-145V关机 恢复:165V-175V 效率:大于90% 浪涌保护:符合ANSI C62.41-1991:B3等级及IEC1000-4-5标准(高压复合波6KV/3KA与高压衰减波6KV/500A) 绝缘强度:输入对地直流2200V1分钟 输入对输出直流2200V1分钟 电磁兼容:符合CISPR22-B级VDE0871-A级 启动电流:≤8A峰值 软启动时间:大于3s |
直流输出
|
电压:浮充 可调范围:43.2-56.4V 均充 可调范围:50-61V 限流:10%-110%连续可调 静态调整率:电压调整率:±0.1% 负载调整率:±0.5% 动态调整率:超调量不大于直流输出电压整定值的土5%, 最大峰值不超过直流输出电压整定值的土10% 冲击电流不大于最大输入电流有效值的150% |
|
输出杂音:衡重杂音 <2mVrms 峰-峰值杂音≤100mV(0-20MHz) 宽频杂音 3.4KHz-150KHz≤50mV 0.15MHz-30MHz≤10mV 离散频率杂音3.4KHz-150KHz≤5mV 150KHz-200KHz≤3mV 200KHz-500KHz≤2mV 0.5MHz-30MHz≤1mV 均 流: 小于±3% 保 护: 输出熔丝保护 过压保护:整流器关机 过流保护:可承受输出长时间短路 过热保护:可自动降低限流点 绝缘强度:输出对地710VDC1分钟 |
环境条件
|
冷 却:智能风冷 温 度:工作温度范围(-5~50)℃模块可检测散热器温度并具有过热保护功能 湿 度:0-90%无冷凝 噪 声:小于55db
|
外形尺寸 |
外形尺寸:2200*600*600
|
